平面回转筛工作原理、图片和生产厂家

发布时间:2015/3/9 9:56:28 【打印此页】关闭】 关键词:

平面回转筛分机是一种高标准的精细筛分机,它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成

平面回转筛工作原理
物料由进料口缓冲匀流后进入 第一层筛面除去大颗粒,其余的物料穿过第一层筛面后,进入第二筛面筛去不合格小颗粒或粉末,合格成品经筛面从出料口排出。

平面回转筛结构设计特征
1、筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用,另一方面对筛框起压紧作用,顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构,物料在其中得到充分的分级。
2、驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。

平面回转筛图

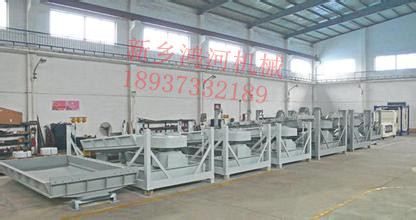

公司待发的平面回转筛

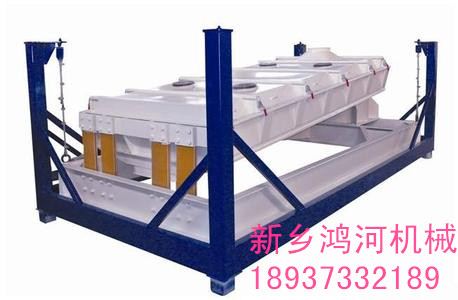

平面回转筛分机



平面回转筛特点
1、该平面回转筛有分全封闭结构和敞开式结构。全封闭结构具有对筛分精细粉末中,粉尘不飞扬,采用偏重平衡,使筛机振动小、噪音低,符合环保要求。敞开式结构适合颗粒度较大物料的筛分和筛选,对于投料方面能够有效的目测和掌控。
2、该筛具有组合圆周、椭圆、直线三种运动轨迹,筛分效果好,不破坏物料的原有结构,适合多种物料的筛分和筛选。
3、配备有效的筛板安装系统,清洁方便,使筛板利用率高、寿命长,换筛板结构操作简便。
4、加强型万向基座,保证设备运转更平衡,亦可根据实际场地采用吊挂式结构满足客户需求。
5、该平面回转筛可以达到四层的有效筛分,出料口可以按照客户需求出料。

平面回转筛使用行业
食品,化工,矿物,塑料,回收,其它。
典型应用:粮食筛分,尿素筛分,复合肥筛分,磷酸二铵筛分,硅合金筛分,陶粒筛分,纯碱筛分,芒硝筛分,石墨筛分,PVC成品粉末筛分,活性炭筛分,碳化硅筛分,磨料筛分,焊剂筛分,木片筛分,烟草筛分,茶叶筛分等。

平面回转筛生产厂家
新乡市鸿河振动机械有限公司是中国重型机械工业协会筛分专业委员会理事单位;河南省高新技术企业;新乡市重合同守信誉单位。地处中原宝地,座落于交通便利的河南新乡经济开发区。
平面回转筛型号JXLS系列平面回转筛PXZS系列平面回转筛JXS型平面回转尿素筛分机筛分纯碱平面回转精细筛分机 ...等产品
