一.DTS系列单轴激振椭圆振动筛专利项目介绍

1、背景技术

振动筛在冶金、煤炭、建材、化工，特别是钢铁企业中，应用十分广泛。以振动轨迹分类，常用的振动筛为直线振动筛和圆振动筛，直线振动筛其振动轨迹为直线；圆振动筛其振动轨迹为圆，圆振动筛筛孔不易为物料所堵塞（堵孔），所以筛分效率高，但必须有大的筛面倾角才能实现物料从入料口至出料口的输送；直线轨迹振动筛有很强的输送能力只需很小的筛面倾角或没有倾角就可实现物料的输送，但容易堵孔。

上世纪90年代中期开始流行的椭圆振动筛，兼有直线筛和圆振筛的优点。常用的椭圆振动筛为三轴传动，.要求配用6根万向轴.和一台同步器.。

.但是，因其传动系统体积大、结构复杂、造价高，不适用于20㎡以下的中小型振动筛。

2、专利发明内容

为克服现有技术中存在的体积大、结构复杂、造价高的不足，本发明提出了一种单轴激振椭圆振动筛。其技术特征在于利用振动系统水平调谐值和垂直调谐值的差异，在单轴圆激振力的驱动下，使筛箱产生椭圆运动。

3、实施实例：

  某钢铁公司炼铁厂的槽下筛。

工艺要求:

物料烧结矿

处理量 Q=220 t/h

运动学参数

按JB/T 9022-1999“振动筛设计规范”确定

振动强度K=3.8

振幅长轴a=5.96  短轴b=3.5

a/b=1.7

振动方向角α=42.3°（长轴与筛面的夹角）

筛面倾角    δ=10°

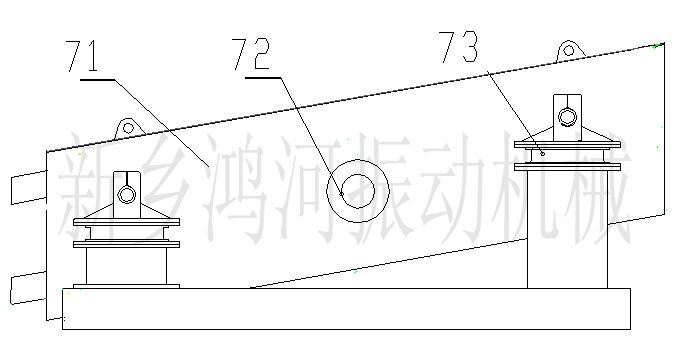

4.外形图：

单轴激振椭圆振动筛示意图

3、发明效果：

筛机的质量指标主要是筛分能力[t/h]和筛分效率[%]。一般要求筛机的筛分效率不小于70%。与直线振动相比，根据已投产的椭圆振动筛的使用情况，在筛分能力相同的情况下，筛分效率可达90%以上。因为不堵筛孔可大幅度降低工作条件非常恶劣的筛面清理工作；并对整个工程项目中厂房高度和设备投入的造价将大幅降低。

发明设计人：西北工业大学李俨  李松涛

制造单位：新乡市鸿河振动机械有限公司

联系电话：0373-5579588

网址：http://www.honghezd.com
