中频感应炉的基本原理是将供电电网的工频（50HZ）电源，通过整流变压器降压和变压器付边形成两组供电线圈，加到中频电源输入端。

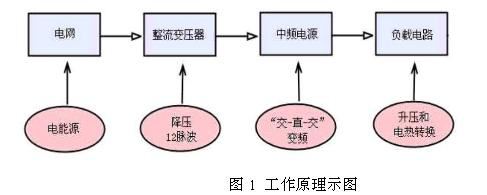

中频电源实际为一台变频电源。它把工频电源通过整流和逆变为中频电源，输出到负载电炉。容量较大的中频感应炉有12脉波，两台电源并接供电，中频电源实际为24脉波工作方式，减少了谐波电流。如图1所示。

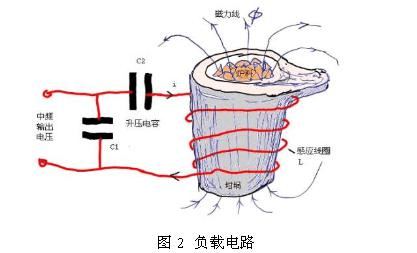

负载电路是具有电容升压供能的并联谐振电路。电容为电热电容器组，接成升压形式，电感为感应线圈，与电容并接后组成LC谐振电路（见图2）。电容通过升压和负载连接，为线路提供无功功率。线圈将电能转化为熔化炉料所需的热能。（可以不采用升压电容，奥托容克就没有该升压电容。）

线圈由电能转为热能的过程如下：负载得到中频电源输出电压，如C1=C2，则中频电压被提高一倍，加载感应线圈两端，根据法拉第电磁感应定律和焦耳-楞次定律，感应线圈把流过线圈的交变电流转化为线圈周围的交变磁场，居于交变磁场内的金属炉料块中会感生出涡流，由于炉料电阻的存在，炉料迅速被加热。

负载电路是具有电容升压供能的并联谐振电路。电容为电热电容器组，接成升压形式，电感为感应线圈，与电容并接后组成LC谐振电路（见图2）。电容通过升压和负载连接，为线路提供无功功率。线圈将电能转化为熔化炉料所需的热能。（可以不采用升压电容，奥托容克就没有该升压电容。）
