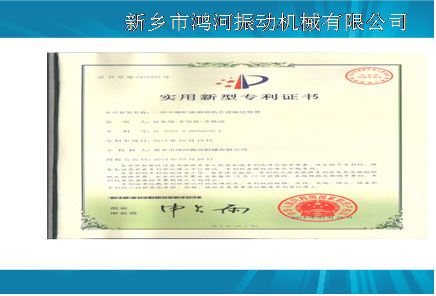

第五代中频炉废钢预热步进输送装置获得国家专利（ZL201320632935.2）
★ 是当今中频炉炼钢的革命性工艺装备
★ 填补了国内空白，实现中频炉绿色炼钢，节能增效
一、中频炉废钢预热步进输送装置主要技术经济指标改善效果：
    1）冶炼周期缩短15分钟以上；
    2）产能提高20%以上；
    3）废钢预热到400~600℃入炉，冶炼电耗降低了160kw.h/t，扣除废钢预热费用后，冶炼电耗吨钢成本降低60元左右；
    4）炉龄延长8炉以上；
    5）除尘电机装机容量减少25%；
二．GYSP40-A中频炉废钢预热步进输送装置主要构件
    本装置主要包括步进输送机、耐热输送槽、加料溜槽、保温罩、加热罩、烧嘴及助燃系统、热交换器、炉盖及水冷系统、支撑架平台、出料口及水冷系统、减振支撑架、移动台车、电控系统等组成。
     1）步进输送装置
    步进输送装置由移动式车架、振动器、支撑料槽、预热输送料槽、支撑装置、托架等组成。步进输送装置电机采用变频器控制，保证给料装置的速度连续可调。可自动及手动控制，自动控制时，输送系统接受来自PLC的4 — 20mA的给料控制信号。移动过程中，采用电气控制，可实现移动精确定位功能。
驱动装置采用FAG专用轴承，齿轮箱稀油润滑，使用寿命为20000小时。所有的轴承由集中润滑系统润滑。
    2）加热罩、保温罩、炉盖
    加热罩、保温罩固定在车架上，内部装有耐火材料和阻流隔断，使热气流在通过隔断时将热气流下压预热废钢；炉盖与机架连接整体移动，配有水冷系统，两侧设计有加料、检测门可以自动开启，内部有耐火材料，上方装有烧嘴。
    3）二次燃烧系统
    二次燃烧系统是中频炉连续预热加料的关键设备，能有效地检测并控制加热罩内的烟气气氛，合理的控制其吹入空气的量，将外加能源充分燃烧，使废钢预热温度达到400℃~600℃，在加热罩内设有可燃烧嘴，其烧嘴采用火花塞自动点火。
    二次燃烧系统由热交换器、风机、电机、控制阀站及管网组成，各支路流量计用于检测进入系统的总风量，电动蝶阀可随时对系统各段进风量进行调节。
    4）GYSP20-A自动控制系统功能说明
    GYSP20-A中频炉废钢预热步进输送装置电气控制系统是一套完整的工控体系，它包括了数据的采集、数据的处理、显示、自控。
    主控制台安装在中频炉主控室内，主要用于输送机的起停；输送机速度手动和自动调节；二次燃烧风机的控制。
