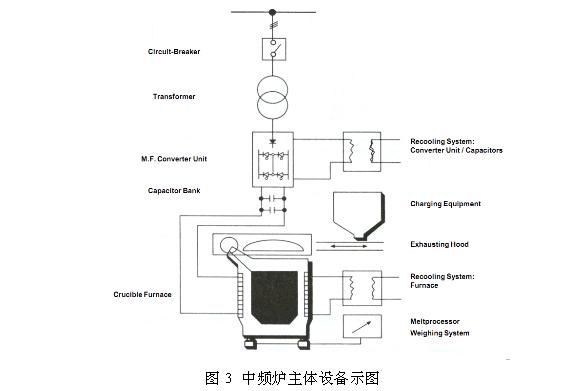

设备的总体组成有：整流变压器、中频电源柜、补偿电容器、短网、中频感应熔炼炉、液压倾动装置、水冷系统、烘炉设备等主要部分。如图3

中频电源是中频感应炉所配的专用电源，属于设备的重要组成部分，它将50HZ的工频

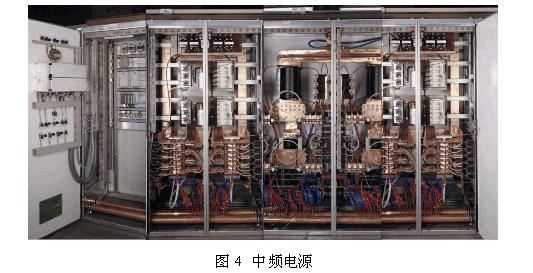

电源通过“交流-直流-交流”变频过程转化为中频电源，供给中频感应炉负载，如图4。考虑到目前的电力电子技术，中频电源容量不宜超过25MW。

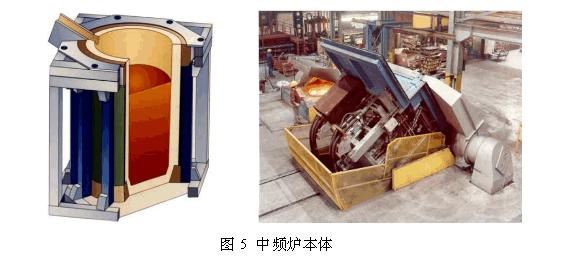

感应炉本体主要包括炉体、固定架、倾动油缸、水冷电缆、耐火胶泥、主回路铜牌、磁轭、炉盖等，如图5。
