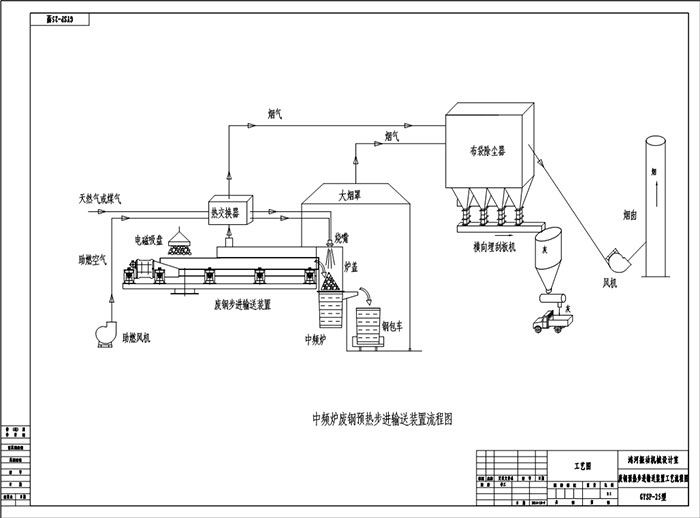

第五代中频炉废钢预热步进输送装置工艺流程图

    电磁吸盘将废钢加入到步进输送机的输料槽内，经步进输送机输送到中频炉内，中频炉上部设加热罩，加热罩上装有烧嘴，从上部对进入中频炉的废钢加热。加快废钢融化速度，缩短冶炼时间。保温罩设在步进输送机出料端上部，其上部设有除尘管，烟气经保温罩从除尘管排出，在排出过程中，可对废钢进行预热，充分利用热能，同时为减少煤气用量，可对炉内排放的高温烟气；利用热交换器对助燃空气、煤气提前预热到100-200℃。废钢通过出料口进入中频炉的时候温度可达到400-600℃。
    在上述助燃及输料过程中，为保障煤气使用安全，可实现煤气监测声控报警功能。
